3-PC Type Ball Valve :
900LB Ball Valve | API 6D Side Entry Ball Valve | Forged Steel Ball Valve

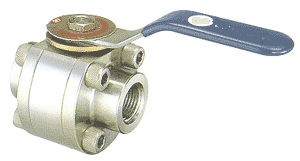

900LB Ball Valve

STANDARD DESIGN
a) Design Press. : 0.1 ~ 63 kg/cm2
b) Design Temp. : -20 ~ 180กษ
c) Working Fluid : Water, Oils, Gases
d) Face to Face : Maker Std.
e) End Conn. : SCR'd, SW, BW

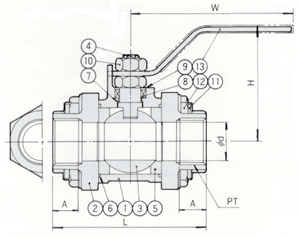

Material Specification   [top]

No. Part Name Material
1 Body Stainless Steel
2 Cap Stainless Steel
3 Ball Stainless Steel
4 Stem Stainless Steel
5 Seat Ring Teflon (Glass 15%)
6 Gasket Teflon
7 Back Seat Ring Teflon
8 Packing Teflon
9 Washer Stainless Steel
10 Lock Nut Stainless Steel
11 Stud Bolt Stainless Steel
12 Hex' Nut Stainless Steel
13 Hand Lever Stainless Steel

Product Range   [top]

MATERIAL A216 WCB
A217 WC6, WC9, C5, C12
A352 LCB, LC1, LC2, LC3
A351 CF8, CF8M, CF3, CF3M
etc.
CLASS

150#, 300#, 600#, 900#

SIZE 3/8"~ 2"





API 6D Side Entry Ball Valve [top]

STRUCTURAL FEATURE

1. STANDARDS & Optional

  • Looking device
  • Bi-Directional flow
  • Fire safety
  • Secondary seat seal
  • Trunnion mounted
  • Anti-static & Blow out proof stem
  • Double block & Bleed
  • Lever or Gear operators
  • Drain and bypass connection
  • Sealant injection for stem and seats
  • Automatic pressure relief system
  • Stem extension
  • Automatic operators (Actuators)

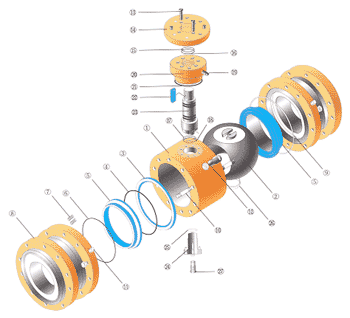

PARTS NAME
1 BODY 2 BALL
3 SEAT-RING
4 SEAT O-RING
5 SEAT-RETAINER
6 SEAL O-RING
7 SET COIL SPRING
8 CLOSURE FLANGE
9 GASKET-BODY
10 STUD BOLT / NUT
11 SEALANT INJECTOR (OPTIONAL)
12 RELIEF V/F (OPTIONAL)
13 BOLT
14 MOUNTING FLANGE
15 PACKING
16 TOP O-RING
17 GRAND BUSH
18 STEM O-RING
19 GREASE FITTING
20 BONNET
21 BONNET O-RING
22 STEM KEY
23 STEM
24 TRUNNION
25 TRUNNION O-RING
26 DRY BEARING
27 DRAIN PLUG

Product Range   [top]

MATERIAL A216 WCB
A217 WC6, WC9, C5, C12
A352 LCB, LC1, LC2, LC3
A351 CF8, CF8M, CF3, CF3M
etc.
CLASS

150#, 300#, 600#, 900#, 1500#, 2500#

SIZE 2" ~ 36"





API 6D Side Entry Ball Valve [top]


SCREWED, SW, BW ENDS TYPE

PARTS NAME MATERIAL
BODY A105 A182-F304 / A182-F316
CONNECTOR A105 A182-F304 / A182-F316
BALL A351-CF8M A351-CF8M
SEAT RING RTFE RTFE
GASKET PTFE PTFE
STEM A276-T316 A276-T316
PACKING PTFE PTFE


FEATURES for SW & BW.   [top]
STANDARDS for SW & BW.
  • 3-Piece Ball Valve (ANSI 800LBS)
  • Anti blow-out proof stem
  • Floating ball
  • End Connection :
            - Screwed ends / ANSI B 1.20.1
            - Socket weld to ASME / ANSI B 16.11
            - Butt weld end to ASME / ANSI B 16.25

Flange Type   [top]

FEATURES for Flange Type   [top]

STANDARDS

  • Dimensions of flange : ANSI B16.5
  • Face to Face dimensions of valves : ANSI B16.10
  • Anti blow out proof stem
  • End connection :  Flanged ends, Ring joint ends
  • Floating ball

OPTIONAL

  • Fire safety
  • Anti-static device
  • Trunnion mounted

Product Range   [top]

MATERIAL A105
A182 F304, F316
etc.
CLASS

800#

SIZE 1/2" ~ 2"
